Monitoare descriptive (pentru diagnosticare).
Conformitatea monitoarelor cu Regulamentul Ministerului Sanatatii 2017
Un monitor medical descriptiv compact este un dispozitiv de prezentare a fisierelor conform standardului DICOM dintr-un sistem PACS pentru interpretarea imaginilor medicale. In general, sunt monitoare de diagnosticare care reproduc detaliile imaginilor de la toate tipurile de echipamente de diagnosticare in cel mai precis mod posibil. Acestea sunt atat monitoare medicale monocrome, cat si color, cu matrice de la 1 MP la 5 MP, in configuratii cu un singur monitor sau dublu, si 4 MP, 6 MP, 8 MP, 12 MP in configuratii cu un singur panou. In ultimii ani se observa o tendinta de inlocuire a monitoarelor monocrome cu monitoare color, care permit afisarea imaginilor din mai multe modalitati diferite, precum si inlocuirea statiilor traditionale cu doua monitoare cu un singur monitor medical cu un nivel ridicat (echivalent) rezolutii care garanteaza cea mai inalta calitate a imaginii in conformitate cu standardul DICOM.
Dorim sa adaugam, totusi, ca exista inca multi medici care prefera sa lucreze cu monitoare monocrome atunci cand diagnosticul se bazeaza pe imagini monocrome. Care este motivul pentru aceasta? Orice monitor color poate afisa o imagine monocroma. Problema este ca toate nivelurile de gri sunt obtinute din „amestecarea” celor trei culori primare: verde, rosu și albastru. Acest lucru aduce cu sine o serie de probleme potentiale: principala fiind ca una dintre culorile primare este dominanta, deci griul nu este neutru si asta poate irita medicul. O a doua problema ar putea fi o „dublare” usoara a uneia dintre culorile primare de-a lungul literelor sau liniilor de divizare.
Deci marele avantaj al monitoarelor monocrome din punct de vedere al diagnosticului este ca imaginea pe care o afiseaza este „curata” și redata cu acuratete. Ofera un sentiment de profunzime mai mare a imaginii. Griurile sunt naturale, fara decolorare sau margini.
Pentru a raspunde acestor asteptari, Jusha va continua sa produca monitoare monocrome: 2 MP, 3 MP si 5 MP, in urmatorii cativa ani, in timp ce BARCO va produce monitoare de 5 MP.
CERINTE GENERALE
(in conformitate cu anexa 1 la regulament)
PUNCTUL 3: „Acolo unde anexa se refera la un monitor, aceasta inseamna si o zona de imagistica medicala activa definita pe un panou mai mare decat dimensiunea necesara a monitorului”.
PUNCTUL 4: „Nu este necesar un certificat de asociere din fabrica daca doua zone de imagini active sunt definite pe acelasi panou”.
PUNCTUL 6: „Statia de lucru descriptiva trebuie sa fie echipata cu un computer cu o placa grafica dedicata, care suporta monitoare, al caror numar si parametrii minimi sunt specificati mai jos. Fiecare dintre componentele de transmitere si prezentare a imaginii (inclusiv placa grafica) trebuie sa fie capabila de transmitere a 1024 de niveluri de gri (10 biti) in statia de lucru de descriere”
Aceasta sugereaza posibilitatea de a utiliza, in locul unei statii cu doua monitoare, un singur monitor cu o zona de imagine echivalenta celor doua monitoare.
Astfel, daca se utilizeaza un singur monitor cu o zona de imagine echivalenta cu cele doua monitoare, nu este necesar un certificat de asociere.
Este o cerinta precisa ca nu numai monitorul, ci si intreaga statie de descriere (partea video: placa grafica, cabluri de semnal, software) sa poata diagnostica o imagine/semnal de 10 biti (1024 de nuante pe culoare/niveluri de gri). ).
ANEXA: „Conditii detaliate ale camerei descriptive (de diagnostic)”
1) Monitorizati iluminarea suprafetei de lucru de cel mult 15 lux.
2) Peretii camerei ar trebui sa fie finisati cu o culoare intunecata, nelucioasa; imbracamintea persoanelor care descriu nu trebuie sa conțina elemente reflectorizante.
Va atragem atentia in mod special asupra cerintei de inspectie periodica a statiilor descriptore (cel putin o data la 12 luni), in ceea ce priveste:
- Corectitudinea maparii curbei DICOM (eroarea nu mai mare de 10%);
neuniformitatea iluminarii de fundal a ecranului (eroare de cel mult 15%); - compatibilitatea luminozitatii maxime intre monitoare (pentru statiile de lucru cu doua sau mai multe monitoare proiectate sa afiseze imagini simultan (de ex.: sisteme pereche)): 5% pentru monitoare pentru mamografie, 10% pentru alte monitoare.
Fiind constienti de faptul ca monitoarele descriptive (statii descriptive intregi) reprezinta o veriga critica in procesul de diagnosticare, producatorii echipeaza monitoarele cu o serie de functii suplimentare care controleaza si corecteaza automat parametrii imaginii. Acest lucru da incredere in diagnosticul corect si scuteste radiologii de necesitatea de a efectua verificari continue ale echipamentului. Un monitor medical care functioneaza in conformitate cu standardul DICOM permite afisarea precisa a imaginii necesare pentru diagnosticarea corecta, asigurand in acelasi timp compatibilitatea cu alte echipamente.
Cele mai importante facilitati utilizate in monitorizare sunt:
 |
calibrator integrat pentru a permite calibrarea monitorului conform DICOM Partea 14 (de asemenea de la distanta prin administratorul de sistem). |
 |
utilizarea panourilor cu luminozitate foarte mare care reproduc o imagine clara cu toate detaliile. Panourile cu luminozitate ridicata garanteaza, de asemenea, o durata lunga de viata. Garantia standard este de 5 ani si poate fi extinsa pana la 7 ani. |
 |
sisteme pentru a asigura o iluminare uniformă a ecranului pentru a indeplini o eroare de neuniformitate mai mica de 15%. |
 |
sisteme de stabilizare a luminozitatii ecranului, in primul rand imediat dupa pornirea acestuia sau dupa iesirea din standby, si in al doilea rand pe perioada lunga de utilizare dintre calibrari (o data la 12 luni). Un element foarte important pentru a garanta corectitudinea imaginii afisate in orice „moment” al muncii medicului radiolog. |
Mamografie
Statie descriptiva:
- cel putin 2 monitoare monocrome care functioneaza vertical in standardul DICOM,
ca pereche si certificate de producator - rezolutie minima: 5 megapixeli
- Diagonala minima a ecranului de lucru: 50 cm
- iluminare minima: 500 cd/m2
- contrast minim: 500/1
Diagnosticarea mamografica necesita cea mai precisa reproducere a detaliilor atat in ceea ce priveste rezolutia ecranului, cat si calitatea imaginii. De aceea monitoarele de 5 MP/6 MP sunt folosite aici in sistemele dual/multi-monitor si 12 MP in sistemele cu un singur monitor. Sunt echipate cu cele mai noi si mai avansate solutii tehnologice care controleaza constant parametrii imaginii cu cea mai mare acuratete posibila. Prin urmare, aceste monitoare pot fi folosite pentru a descrie toate examinarile efectuate (monitor multimodal).
Statiile traditonale cu doua monitoare sunt disponibile atat cu monitoare monocrome, cat si cu monitoare color de 5 MP (sau 6 MP). Pentru statiile cu un singur monitor (combinatie), doar monitoare color de 12 MP sunt acum disponibile, deoarece productia de monitoare de 10 MP a incetat.
Ansambluri cu monitor dublu:

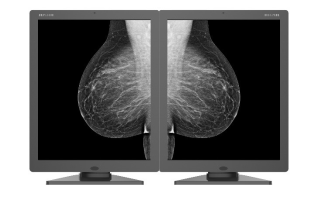

JUSHA 5MP M53 (monocrom)
- Diagonala si rezolutie: 21,3″ (541 mm), 5 MP (2560 x 2048)
- Luminozitate si contrast: 1200 cd/m², 1200:1
- Panou: IPS, monocrom, 10 biti (scara de gri)
- Calibrare hardware pentru DICOM Part14 cu JUSHA Qualitassoftware
- Interfata de semnal: DVI-D (Dual Link) x 1, DisplayPort x 1, HUB USB 2.0
- Garantie 5 ani, 50.000 de ore pentru sistemul de iluminare din spate
JUSHA 5MP C510G (culoare)
- Diagonala si rezolutie: 21,3″ (541 mm), 5 MP (2560 x 2048)
- Luminozitate si contrast: 1150 cd/m², 2000:1
- Panou: IPS, color, 10 biti (16 biti LUT)
- Calibrare hardware pentru DICOM Part14 cu JUSHA Qualitassoftware
- Interfata de semnal: DVI-D (Dual Link) x 1, DisplayPort x 1 (intrare/iesire), USB 2.0 HUB
- Garantie 5 ani, 50.000 de ore pentru sistemul de iluminare din spate
BARCO Nio 5MP MDNG-5221 (monochrome)
- Diagonala si rezolutie:
21.3″ (541 mm), 5 MP (2560 x 2048) - Luminozitate si contrast:
1020 cd/m² (600 cd/m² DICOM), 1200:1 - Panou: IPS cu doua domenii, monocrom,
10 biti (scara de gri) - Calibrare hardware pentru DICOM Part14 cu MediCal QAWebsoftware
- Interfata de semnal: DVI-D (Dual Link) x 1,
- DisplayPort x 1, HUB USB 2.0 x 3
- Optiune panou de protectie antireflex
- Garantie 5 ani, 45 000 de ore pentru sistemul de iluminare de fundal
BARCO Nio Color 5 (5,8) MP MDNC-6121
- Diagonala si rezolutie:
21,3″ (541 mm), 5 MP (2560 x 2048) - Luminozitate si contrast:
1020 cd/m² (600 cd/m² DICOM), 1200:1 - Panou: IPS cu doua domenii, monocrom, 10 biti (scale de gri)
- Calibrare hardware pentru DICOM Part14 cu software-ul MediCal QAWeb
- Interfata de semnal: DVI-D (Dual Link) x 1,
- DisplayPort x 1, HUB USB 2.0 x 3
- Optiune panou de protectie antireflex
- Garantie 5 ani, 45.000 de ore pentru sistemul de iluminare din spate
Ansambluri cu un singur ecran, anasambluri combinate:
JUSHA C1210G 12MP culoare
- Diagonala sii rezolutie: 31″ (784 mm), 12MP culoare (4200 x 2800)
- Luminozitate si contrast: 1200 cd/m², 1500:1 Panou: IPS, culoare, 30 biti (3 x 10 biti per culoare)
- Calibrare hardware pentru DICOM Part14 cu JUSHA Qualitassoftware
- Interfata de semnal: DisplayPort 1.2 x 2, HDMI x 1 (iesire), USB 2.0 HUB
- Garantie 5 ani, 50.000 de ore pentru sistemul de iluminare din spate

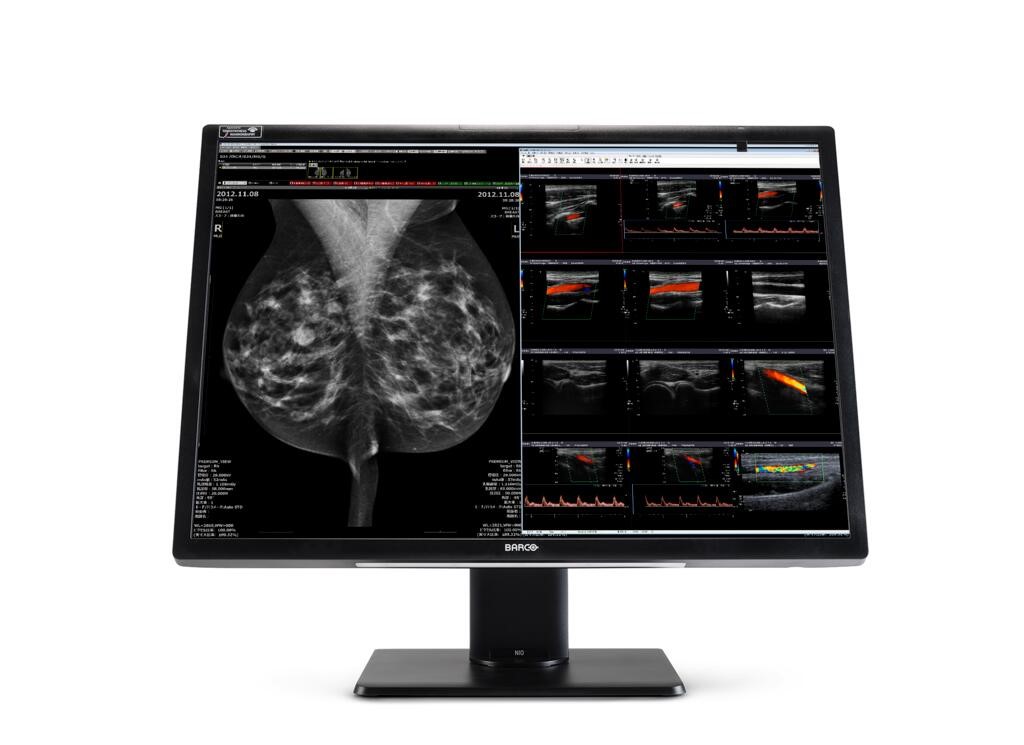

BARCO Nio Fusion 12MP MDNC-12130
- Diagonala si rezolutie:
30,9″ (784 mm), 12MP (4200 x 2800) configurabil ca:
2 x 5,8 MP (2 sisteme 2100 x 2800) - Luminozitate si contrast: 1200 cd/m² (600 cd/m² DICOM), 1500:1 Panou: IPS, culoare, 30 biti (3 x 10 biti per culoare)
- Calibrare hardware pentru DICOM Part14 cu MediCal QAWebsoftware
- Interfata de semnal: DisplayPort 1.2 x 2, HUB USB 2.0 (Tip-A x 2, Tip-B x 2)
- Optiune panou de protectie antireflex
- Garantie 5 ani, 40.000 de ore pentru sistemul de iluminare din spate

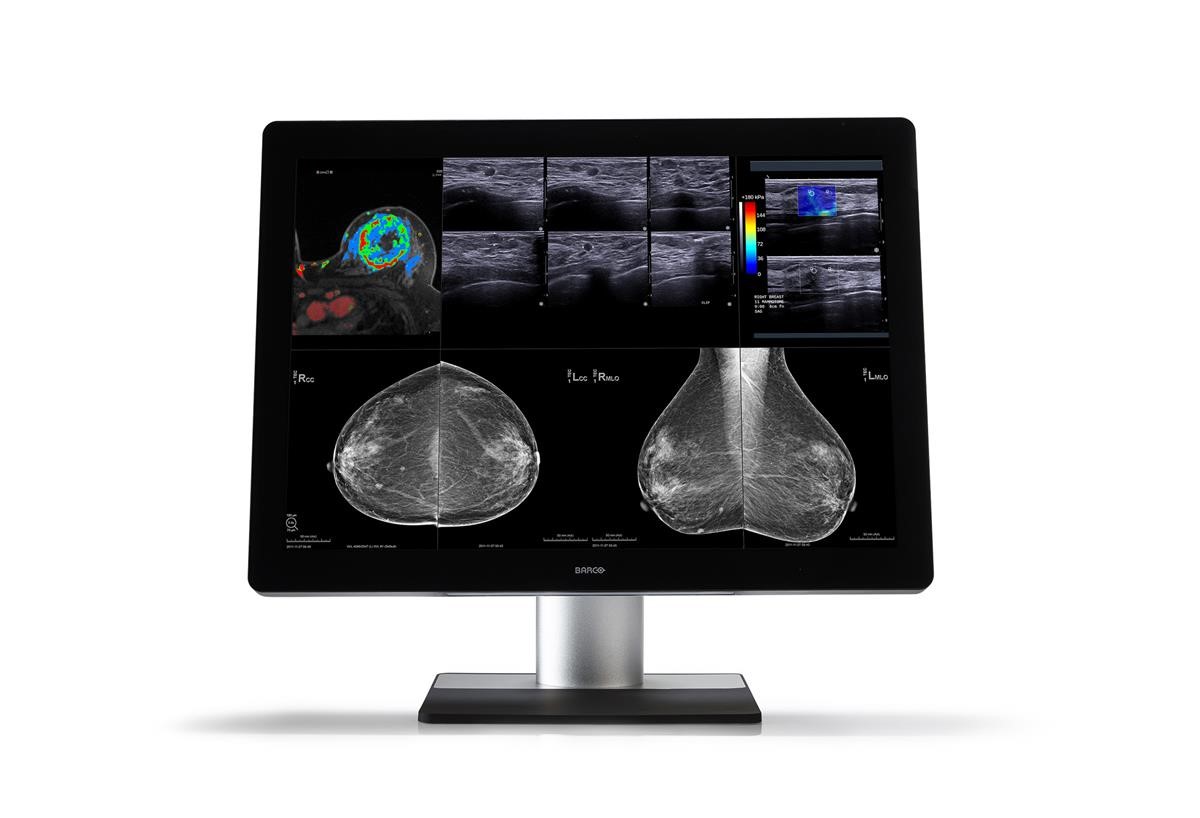

BARCO Coronis Uniti 12MP MDMC-12133
- Diagonala si rezolutie:
33,6″ (853 mm), 12MP (4200 x 2800) - Luminozitate si contrast:
2100 cd/m² (1000 cd/m² DICOM), 1200:1 - Panou: IPS, color, 30 biti (3 x 10 biti per culoare)
- Calibrare hardware pentru DICOM Part14 cu MediCal QAWebsoftware
- Interfata de semnal: DisplayPort 1.2 x 1,
HUB USB 2.0 x 3 - Optiune panou de protectie antireflex
- Garantie 5 ani, 40.000 de ore pentru sistemul de iluminare din spate
Radiologie generala
Statie descriptiva:
- cel putin 2 monitoare monocrome care functioneaza vertical,
in standardul DICOM, - ca pereche si cu certificatul de asociere al producatorului
- rezolutie minima: 1,92 megapixeli
- Diagonala minima a ecranului sau a imaginii de lucru: 47,5 cm
luminozitate minima: 400 cd/m2 - contrast minim: 400/1
Datorita rezolutiei monitorului, adica a zonei campului sau de imagistica, o tendinta remarcabila este utilizarea monitoarelor de 3 MP in locul monitoarelor de minim 2 MP permise in anasamblurile cu doua monitoare. Aceasta tendinta se reflecta si in anasamblurile (combinate) cu un singur monitor unde sunt folosite monitoare de 6 MP in loc de monitoare de 4 MP. Unii dintre producatorii de monitoare descriptive au renuntat deja in mod explicit la productia de monitoare de 2 MP si 4 MP.
Vizualizarea imaginii afisate pe monitoare:
– 2MP stanga,
– 3MP dreapta

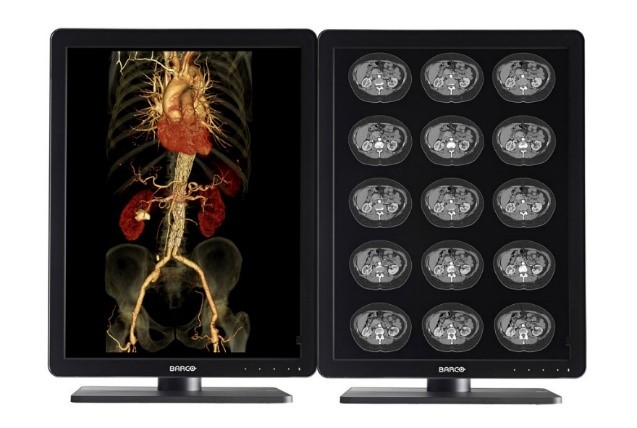

Anasambluri cu monitor dublu:
JUSHA M270G 2 MP monocrom
Diagonala si rezolutie: 21,3″ (54 cm), 2MP (1200 x 1600 / 1600 x 1200)
Luminozitate si contrast: 1900 cd/m² (1000 cd/m² DICOM), 1400:1
Panou: IPS, monocrom, 10 biti (16 biti LUT)
Calibrare hardware pentru DICOM Part14 cu JUSHA Qualitassoftware
Interfata de semnal: DVI-D x 1, DisplayPort x 1, USB 2.0 HUB
Garantie 5 ani, 70.000 de ore pentru sistemul de iluminare de fundal
JUSHA C270G 2 MP culoare
Diagonala si rezolutie: 21,3″ (54 cm), 2MP (1200 x 1600 / 1600 x 1200)
Luminozitate si contrast: 1000 cd/m² (600 cd/m² DICOM), 1400:1
Panou: IPS, color, 10 biti (16 biti LUT)
Calibrare hardware pentru DICOM Part14 cu JUSHA Qualitassoftware
Interfata de semnal: DVI-D x 1, DisplayPort x 1 (intrare/iesire), HUB USB 2.0
Garantie 5 ani, 50.000 de ore pentru sistemul de iluminare din spate
BARCO Nio Color 2MP LED MDNC-2221
- Diagonala si rezolutie:
21,3″ (540 mm), 2 (1,92) MP (1200 x 1600) - Luminozitate si contrast:
800 cd/m² (500 cd/m² DICOM), 1400:1 - Panou: IPS, color, 30 biti (3 x 10 biti per culoare)
- Calibrare hardware pentru DICOM Part14 cu MediCal QAWebsoftware
- Interfata de semnal: DVI-I x 1, DisplayPort x 1,
HUB USB 2.0 x 2 - Opțiune panou de protectie antireflex
- Garantie 5 ani, 20 000 de ore pentru sistemul de iluminare de fundal
JUSHA M350G 3 MP monocrom
- Diagonala si rezolutie: 21,3″ (54 cm), 3MP (1536 x 2048 / 2048 x 1536)
- Luminozitate si contrast: 2000 cd/m² (1000 cd/m² DICOM), 1700:1
- Panou: IPS, monocrom, 10 biti (16 biti LUT)
- Calibrare hardware pentru DICOM Part14 cu JUSHA Qualitassoftware
- Interfata de semnal: DVI-D x 1, DisplayPort x 1 (intrare/iesire), HUB USB 2.0
- Garantie 5 ani, 70.000 de ore pentru sistemul de iluminare de fundal
JUSHA C350G 3 MP culoare
- Diagonala si rezolutie: 21,3″ (54 cm), 3MP (1536 x 2048 / 2048 x 1536)
- Luminozitate si contrast: 900 cd/m² (800 cd/m² DICOM), 1400:1
- Panou: IPS, monocrom, 10 biti (16 biti LUT)
- Calibrare hardware pentru DICOM Part14 cu JUSHA Qualitassoftware
- Interfata de semnal: DVI-D x 1, DisplayPort x 1 (intrare/iesire), HUB USB 2.0
- Garantie 5 ani, 70.000 de ore pentru sistemul de iluminare de fundal
BARCO Nio Color 3MP MDNC-3421
- Diagonala si rezolutie:
21,3″ (540 mm), 3 MP (1536 x 2048) - Luminozitate si contrast:
900 cd/m² (500 cd/m² DICOM), 1400:1 - Panou: IPS, color, 30 biti (3 x 10 biti per culoare)
- Calibrare hardware pentru DICOM Part14 cu MediCal QAWebsoftware
- Interfata de semnal: DVI-D (Dual Link) x 1,
DisplayPort x 1, HUB
USB 2.0 x 3 - Optiune panou de protectie antireflex
- Garantie 5 ani, 20 000 de ore pentru sistemul de iluminare de fundal
Statii ce lucru cu un singur monitor:

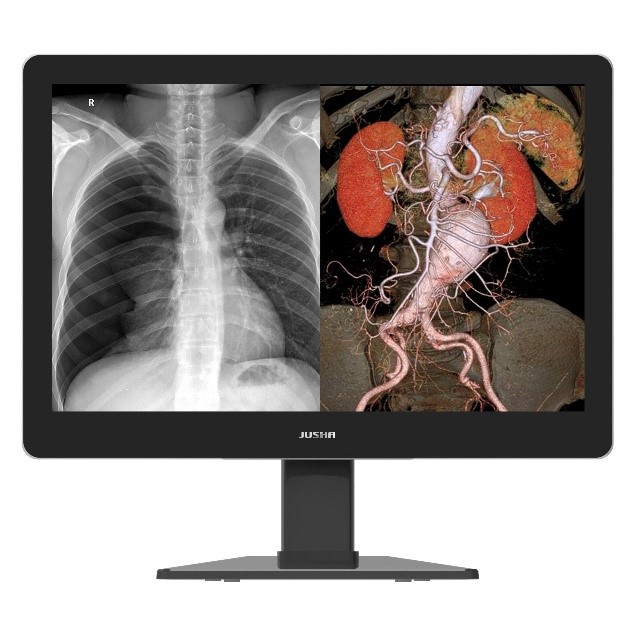

JUSHA C660G 6 MP culoare
- Diagonala si rezolutie: 30″ (76,4 cm), 6MP (3280 x 2048)
- Luminozitate si contrast: 1300 cd/m² (800 cd/m² DICOM), 2000:1
- Panou: IPS, color, 10 biti (16 biti LUT)
- Calibrare hardware pentru DICOM Part14 cu JUSHA Qualitassoftware
- Interfata de semnal: DVI-D x 1, DisplayPort x 2 (intrare/iesire), USB Type-C x 1
- Garantie 5 ani, 50.000 de ore pentru sistemul de iluminare din spate

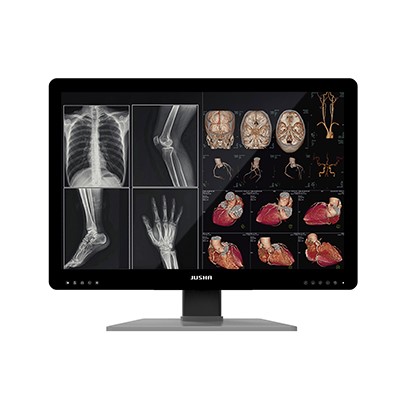

JUSHA C620G 6 MP culoare
- Diagonala si rezolutie: 30″ (76,4 cm), 6MP (3280 x 2048)
- Luminozitate si contrast: 800 cd/m² (500 cd/m² DICOM), 1000:1
- Panou: IPS, color, 10 biți (16 biți LUT)
- Calibrare hardware pentru DICOM Part14 cu JUSHA Qualitassoftware
- Interfata de semnal: DVI-D x 2, DisplayPort x 1 (intrare/iesire), HUB USB
- Garantie 5 ani, 50.000 de ore pentru sistemul de iluminare din spate

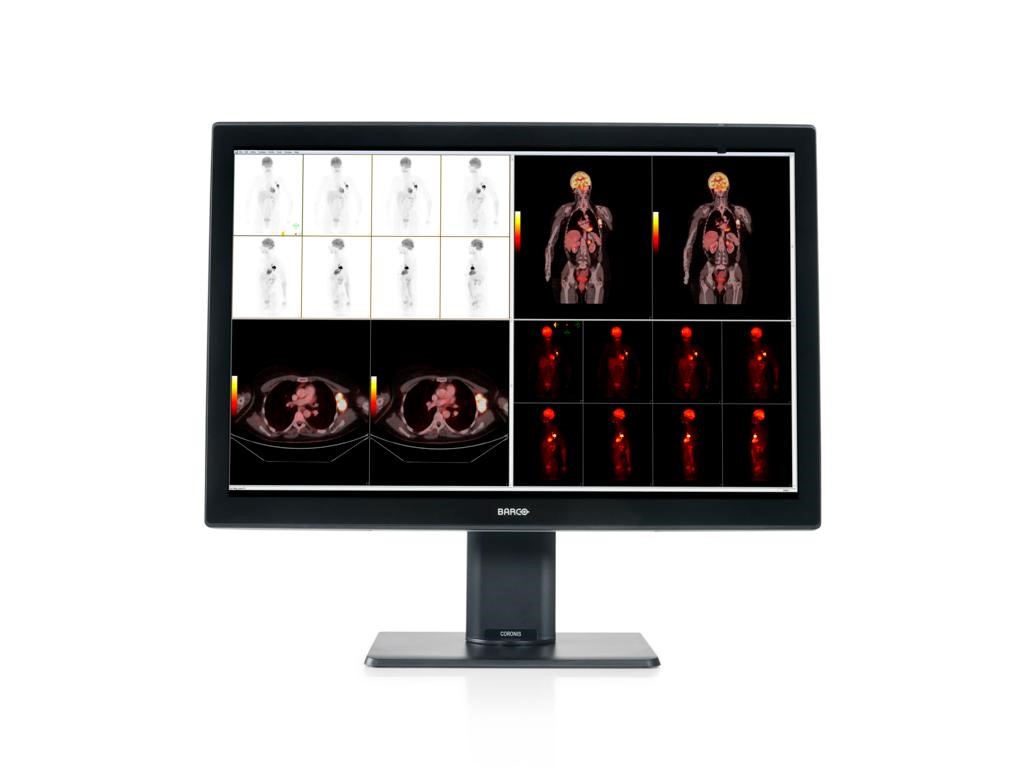

BARCO Coronis Fusion 6 MP MDCC-6530
- Diagonala si rezolutie: 30,4″ (772 mm), 6MP (3820 x 2048)
configurabil ca:
2 x 3MP+ (1640 x 2048)
2 x 3MP (1536 x 2048) - Luminozitate si contrast: 1050 cd/m² (600 cd/m² DICOM), 2000:1
- Panou: IPS, color, 30 biti (3 x 10 bitti per culoare)
- Calibrare hardware pentru DICOM Part14 cu MediCal QAWebsoftware
- Interfata de semnal: DisplayPort 1.2 x 2, DisplayPort (MST) x 1, HUB USB 2.0 x 2
- Optiune panou de protectie antireflex
- Garantie 5 ani, 40.000 de ore pentru sistemul de iluminare din spate
Tomografie, angiografie
Statie descriptiva:
- cel putin 1 monitor; daca imaginile DICOM sunt interpretate,
- trebuie sa poata fi afisate in conformitate cu standardul DICOM
daca imaginile sunt inregistrate color, monitorul ar trebui să fie color
rezolutie minima: 1 megapixel - Diagonala minima a ecranului de lucru 45 cm
- luminozitate minima: 200 cd/m2
- contrast minim: 250/1
In ciuda cerintelor nu foarte solicitante pentru parametrii de imagine ai monitoarelor CT si angiografice, producatorii de echipamente medicale ofera solutii mult mai avansate, permitand o analiza mult mai detaliata a imaginii, o diagnosticare mai rapida si un confort de lucru mai bun. Acest lucru este in conformitate cu tendinta de utilizare a monitoarelor pentru a descrie examinarile din multe modalitati diferite.
Prin urmare, urmand sugestiile producatorilor de monitoare, precum si cele mai bune practici in uz, va sugeram sa folositi preponderent monitoare analoge in detrimentul celor pentru radiologie generala, astfel:
- Monitoare mono sau color de 2 MP: JUSHA M270G, JUSHA C270G, Barco Nio Color 2MP MDNC-2221 (descrierile de mai sus)
- Monitoare mono sau color de 3 MP: JUSHA M350G, JUSHA C350G, Barco Nio Color 3MP MDNC-3421 (descrierile de mai sus)
Acestea sunt monitoare sunt dedicate oficial de producatori ca monitoare descriptive care permit diagnosticarea corecta a anumitor tipuri de teste.
Statie de diagnosticare dedicata

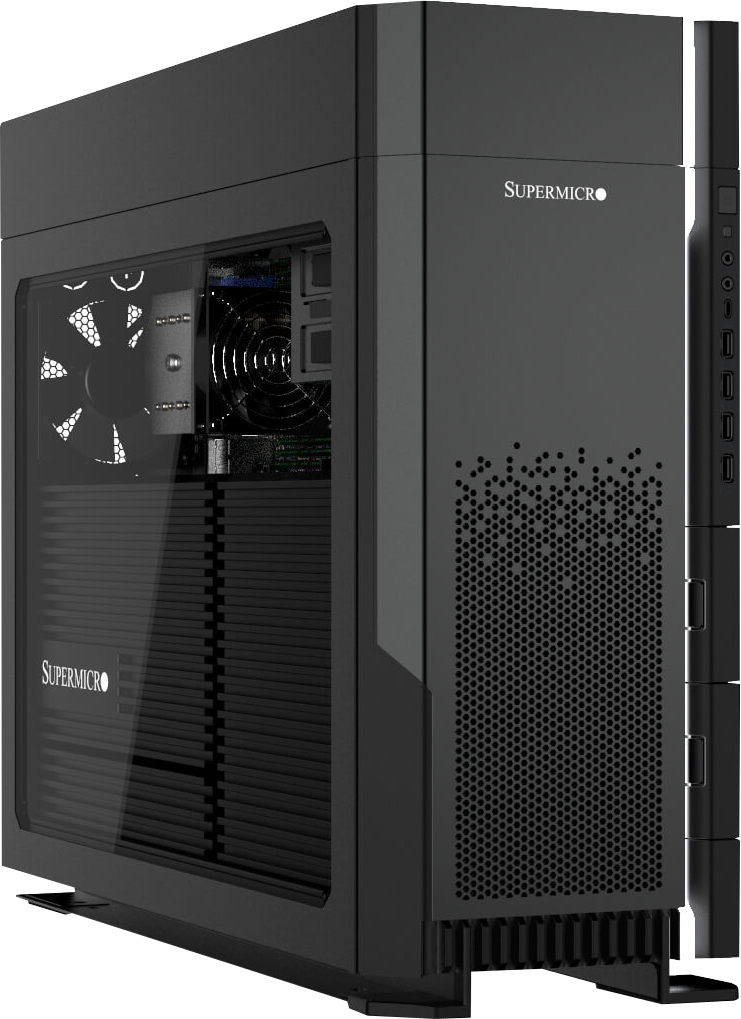

In oferta noastra veti gasi si statii de diagnosticare complet configurate pentru toate tipurile de teste. Doua variante ale statiilor functioneaza la baza, prima cu procesoare Intel® Core™ i5 de generatia a 10-a, a doua cu procesor XEON E-2224G 1P 4C/4T. Memoria operationala standard este de 16 GB. Spatiul de stocare este de doua SSD-uri care functioneaza in configuratie RAID 1 (oglindire), asigurand securitatea completa a datelor. Daca imaginile de diagnosticare urmeaza sa fie stocate temporar pe statie, statia fiind echipata suplimentar cu un HDD de 2 TB sau mai mare. Fiecare statie este echipata cu o placa grafica medicala dedicata, una dintre cele enumerate mai sus. Sistemul are instalat software de calibrare si control al monitorului.
Intregul sistem functioneaza sub controlul sistemului de operare Windows 10 Pro. Statiile sunt dotate cu un sistem de alimentare cu energie de urgenta, UPS.
Toate monitoarele prezentate sunt certificate ca dispozitive medicale, garantand afisarea corecta a imaginilor obtinute in urma testelor comandate. Solutiile de mai sus sunt oferite cu o cota de TVA de 8%.
